Primarni uzimaci 101 201 301
Detaljna Sastavnica
| poz | Magacinska šifra | id_broj | Naziv | Broj crteža | Tehnički podaci |
|---|---|---|---|---|---|
| 1 | 319129 | MOTOR CEM | TIP MJUK132 S4;P=5,5kwN=1500 | ||
| 4 | 319130 | KOČIONI MEHANIZAM | TIP FA 150 | ||
| 7 | 148223 | DISTANTNA ČAURA | 801371 | Ø 65/38,2x36;C.0361 | |
| 8 | 148224 | KOČIONI DOBOS | 801371 | Ø 150/38x120;C.1431 | |
| 9 | 319131 | SPOJNICA PERIFLEX | 801370 | TIP PNA 6 | |
| 10 | 148225 | DISTANTNA ČAURA | 801371 | Ø 40/25,2x16;C.0361 | |
| 11 | 319132 | REDUKTOR | HANSEN PATENT TIP DB 31 | ||
| 17 | 148226 | DISTANTNA ČAURA | 801371 | Ø 85/65,2x65;C.0361 | |
| 18 | 148227 | PODLOŠKA | Ø 85/22x2;C.0361 | ||
| 19 | 319133 | LANČANIK | 801371 | BRAMPTON RENOLD Z=18 Ø 431,9 | |
| 20 | 319134 | SPOJNICA | TONOFLEX TIP 0,25 | ||
| 21 | 148228 | DISTANTNA ČAURA | Ø 85/65,2x46;C.0361 | ||
| 22 | 319135 | VRATILO POGONSKO SUPLJE | 801371 | Ø 168,3;=6,3;C.1431 | |
| 28 | 148229 | DISTANTNA ČAURA | 801371 | Ø 85/65,2x46,5;C.0361 | |
| 31 | 148230 | LANČANIK POGONSKI | Ø 72,8;Z=16;TIP XR2.AZ 416 | ||
| 32 | 148231 | KLIN | 5x5x12 | ||
| 34 | 319136 | ELEKTROGRANICNIK | TIP XR2BB | ||
| 37 | 148232 | LANAC | KORAK 12.7;74 ALKI;DUŽINA 1000 | ||
| 38 | 148233 | LANAC | TIP B43151/12.75 KORAK 188 ALKI | ||
| 39 | 148234 | NOSAČ | K1 DUŠ.35 | ||
| 60 | 317095 | POGONSKA GRUPA-DETALJI | 801371 | E101,E201,E301 |

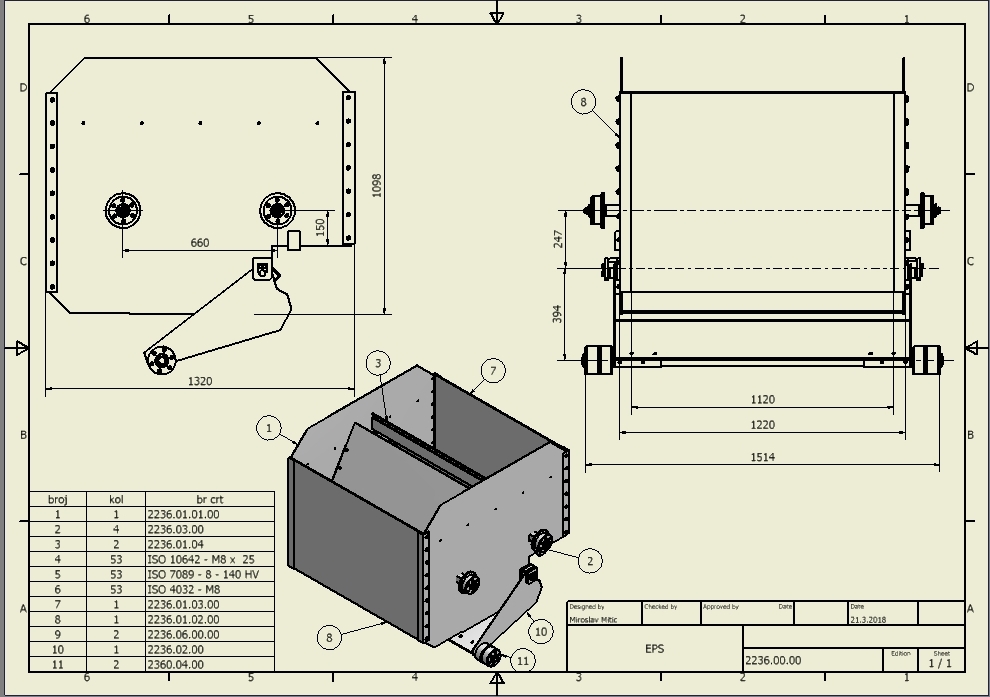

Uzimać uzoraka

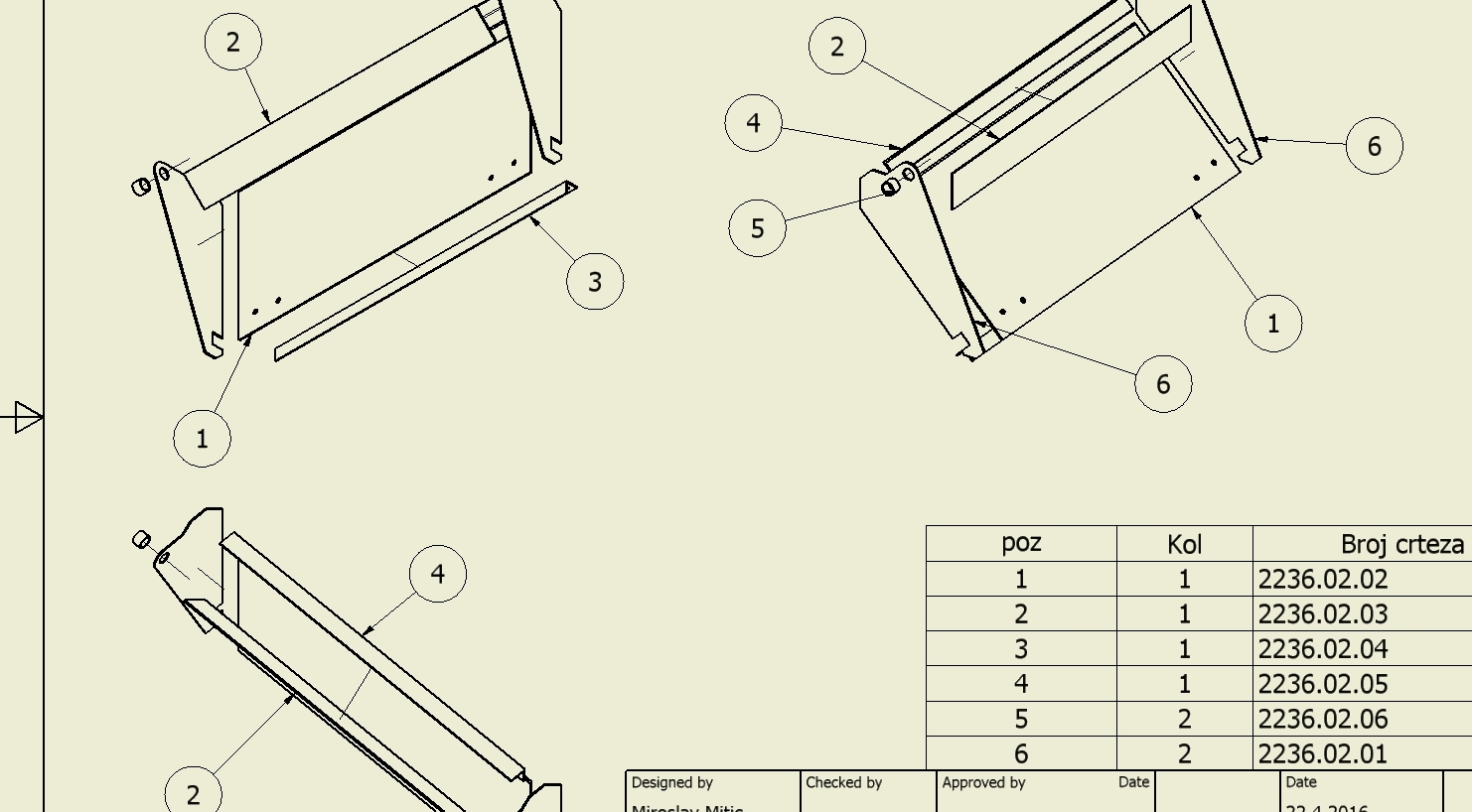

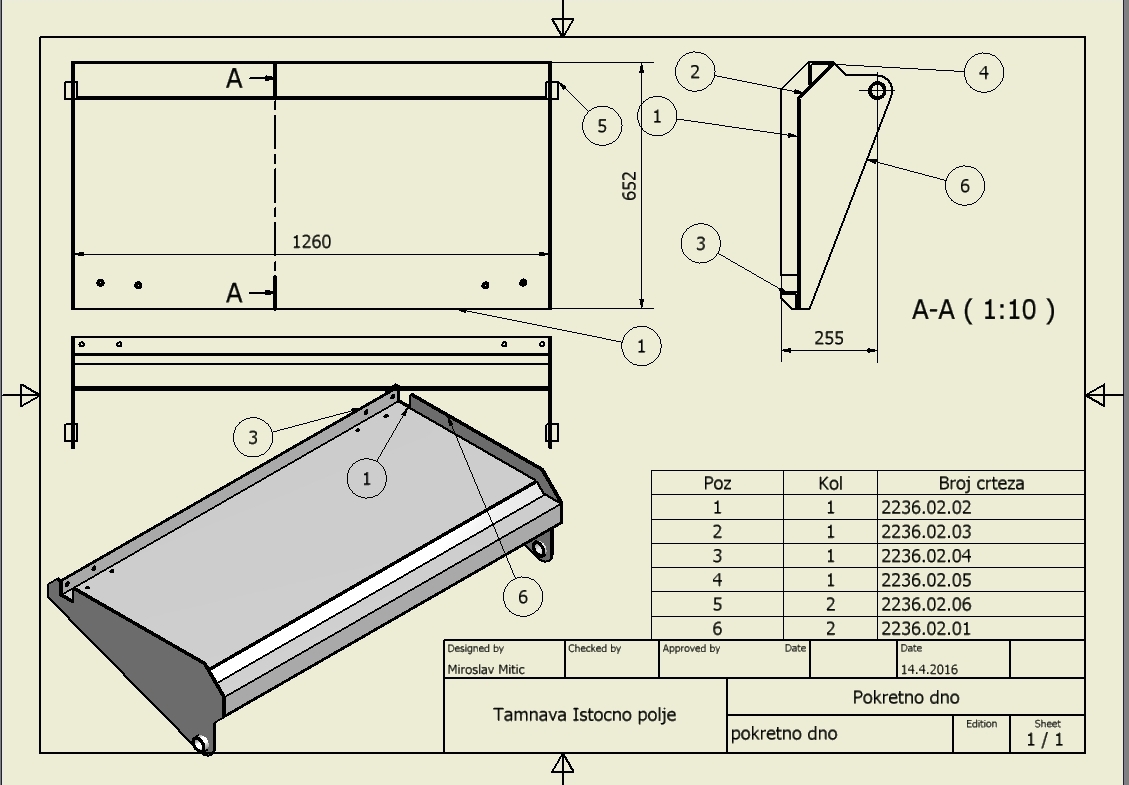

Pokretno dno
Staze kretanja

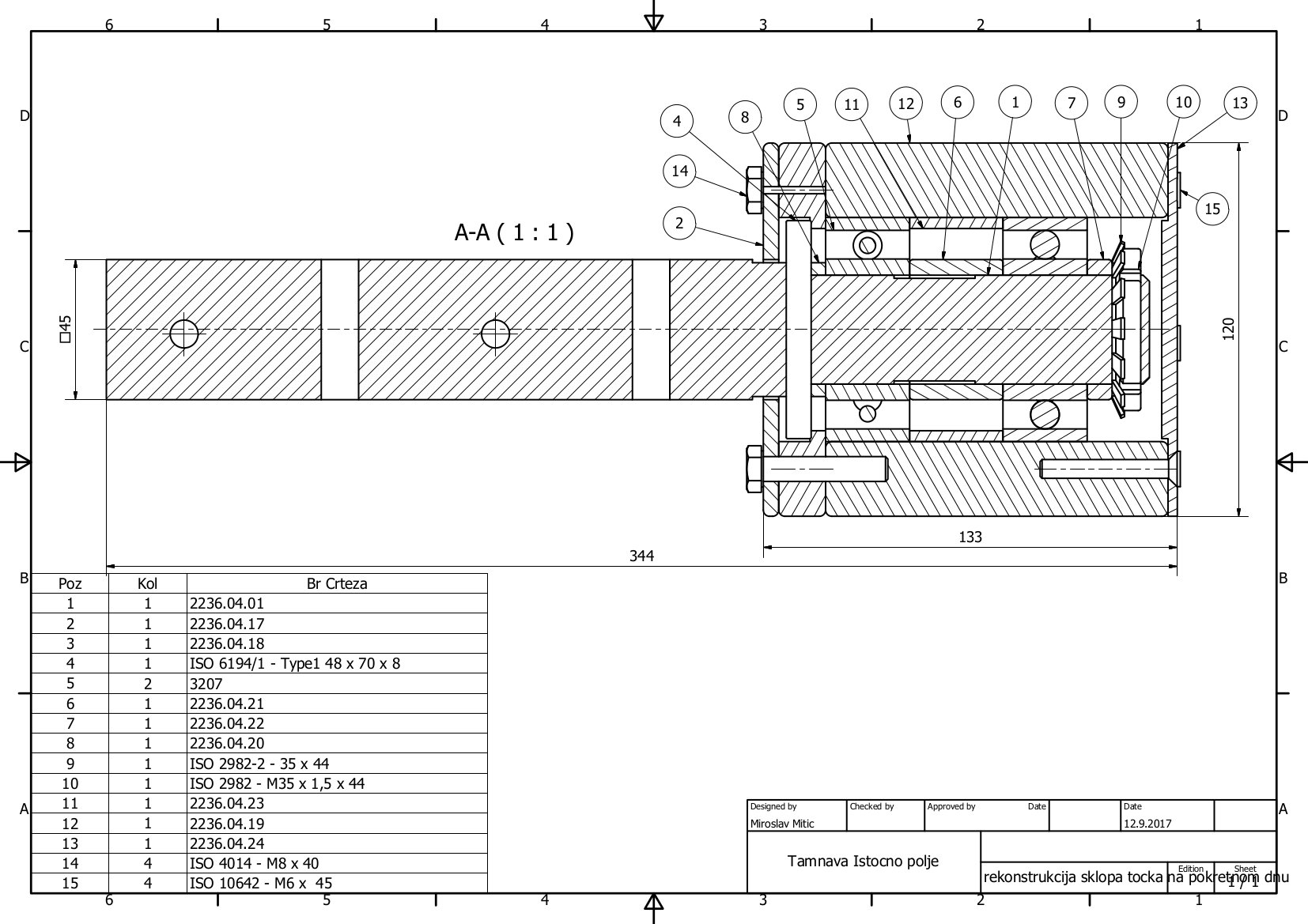

Rekonstrukcija sklopa tocka na pokretnom dnu

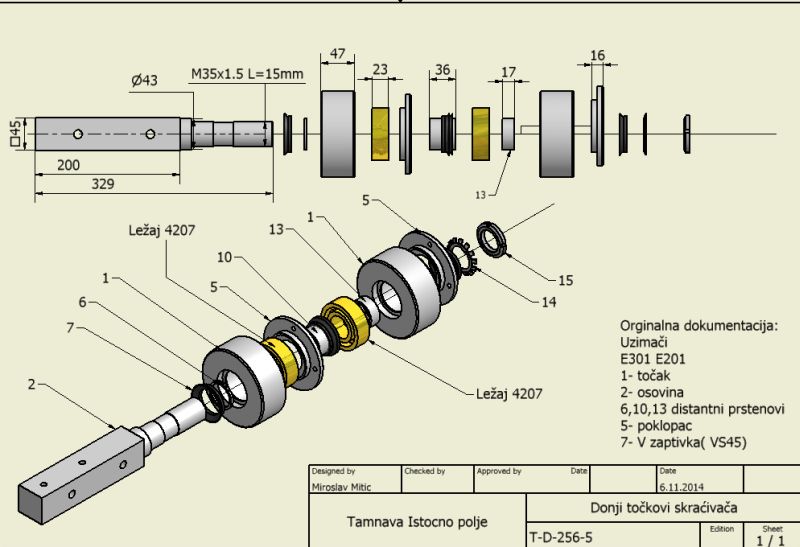

Orginalni sistem točkova
