Ektraktori E8

Tehnološke karakteristike

Karakteristike pogonske jedinice

Hod zatezanja : 200 mm

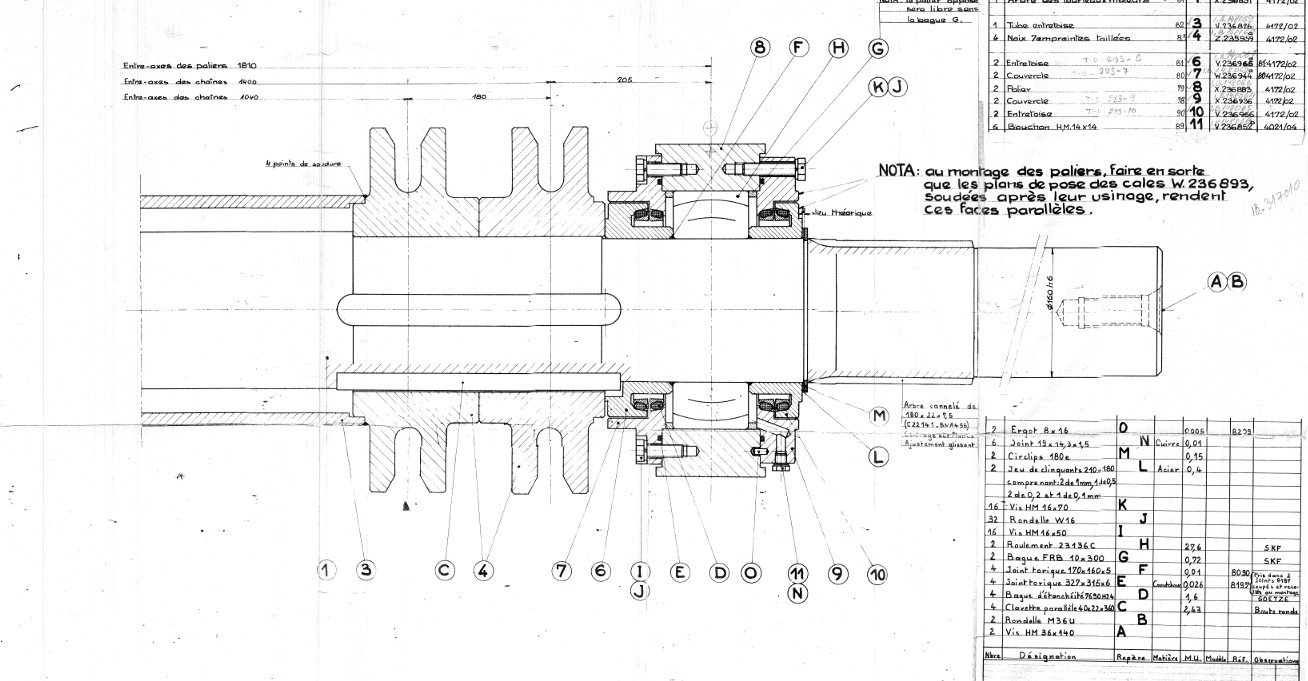

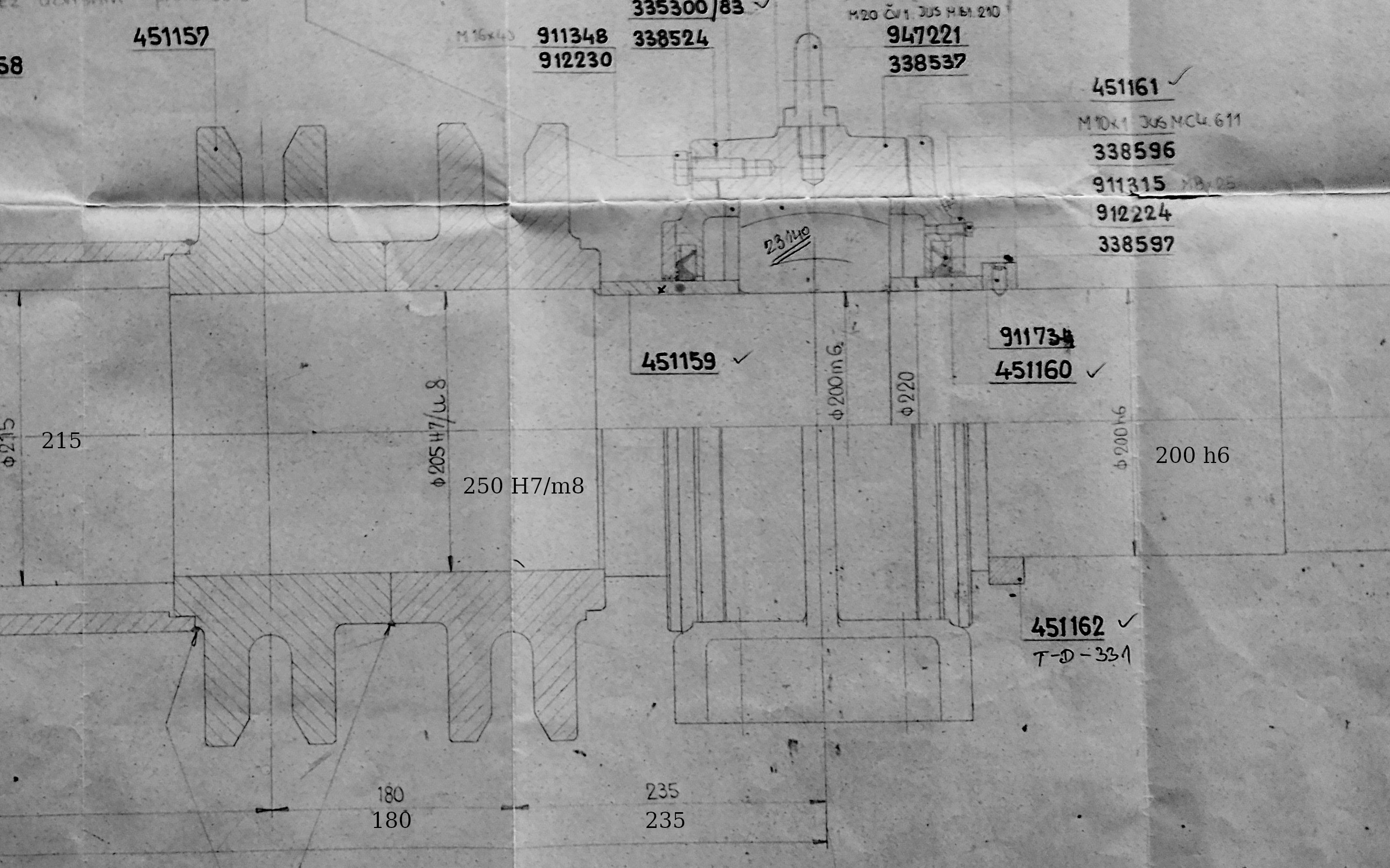

• Sastavnica pogonskog lančanika

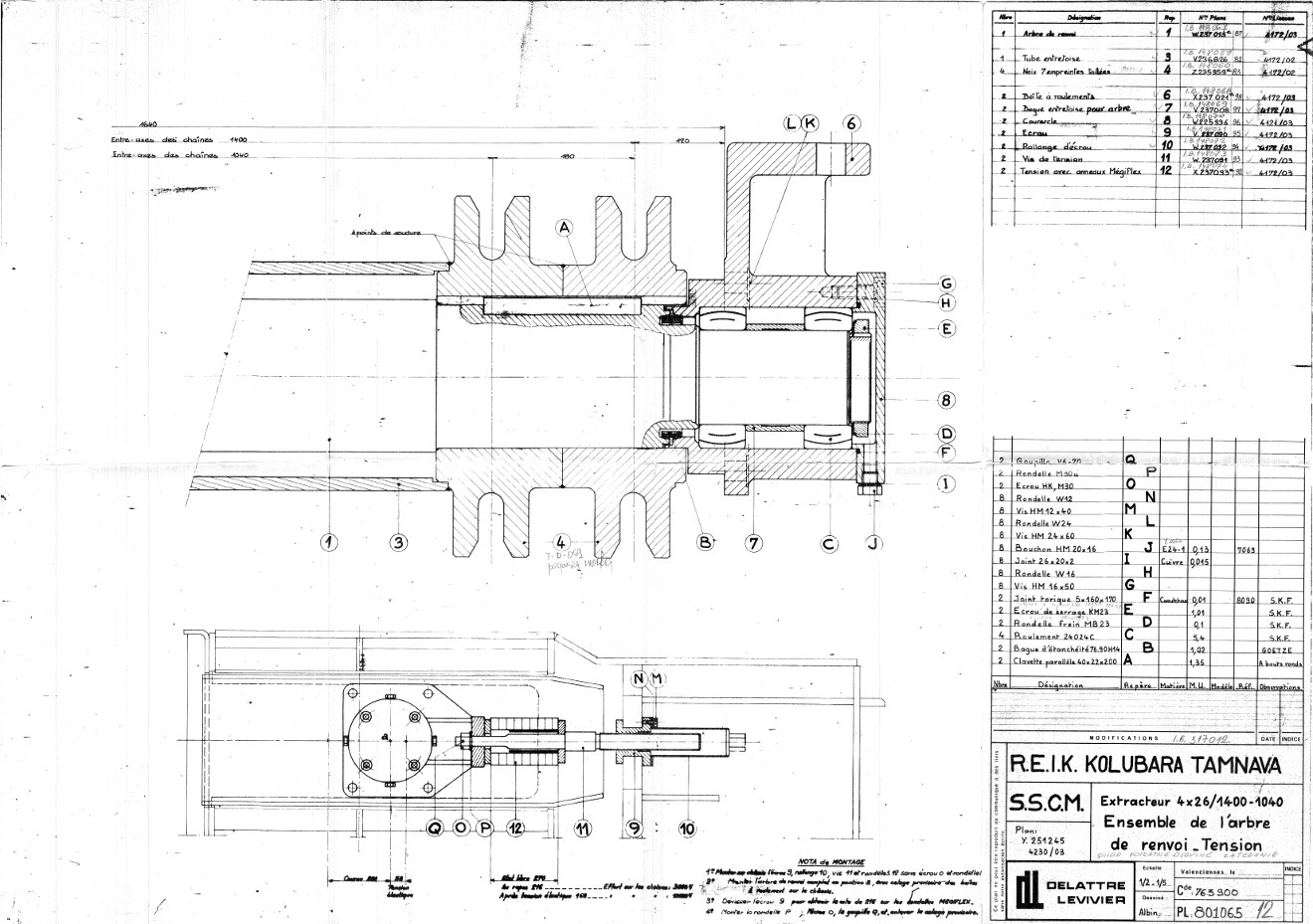

• Sastavnica povratnog lančanika
• Ostali crtezi

Poz	SAP šifra	ID broj	Naziv	Broj crteža	Tehnički podaci
1			Pogonski slog	451511	podsklop
2			Pogonski vratilo	451156	Ø 222x4350
3			Zvezda	451157	odlivak
4			Cev	451158	Cev Ø298.5x15x1575
5			Distantna čaura	451159	cev Ø 241x24x125
6			Distantna čaura	451160	cev Ø 241x24x85
7			Poklopac	451161	Ø40x450x450
8			Prsten	T-D-331	Ø30x250x250
9		164713	Kuciste lezaja 3140k	338537	odlivak
10		11260	Lezaj	231 40 MB
11		11263	Zaptivač 3148 k	T-D-340	Guma 55 SHA
12		164714	Učvrsni prsten	335300/83	Ø20x15x1046
13		184715	Zaptivka	338524	Ø1x430x430
14		7771	Vijak M20	947221
15		7021	Vijak M16x40	911348
16		1084	El podloška		A16
17		2468	Vijak M8x25
18		11080	El podloška
19		11264	Vijak M10x20
20		8263	Mazalica M10x1
21		164716	Poklopac	338596	20x320x320

Poz	SAP šifra	ID broj	Naziv	Broj crteža	Tehnički podaci
1			Pogonski slog	T-D-252-2	150/140x67
2			Lezaj 240 28 C	SKF	298.5x15
3			Cev
4			Lancanik	T-D-069
5			Osovina	T-D-336-1	21x*2975

Galerija crteza i slika

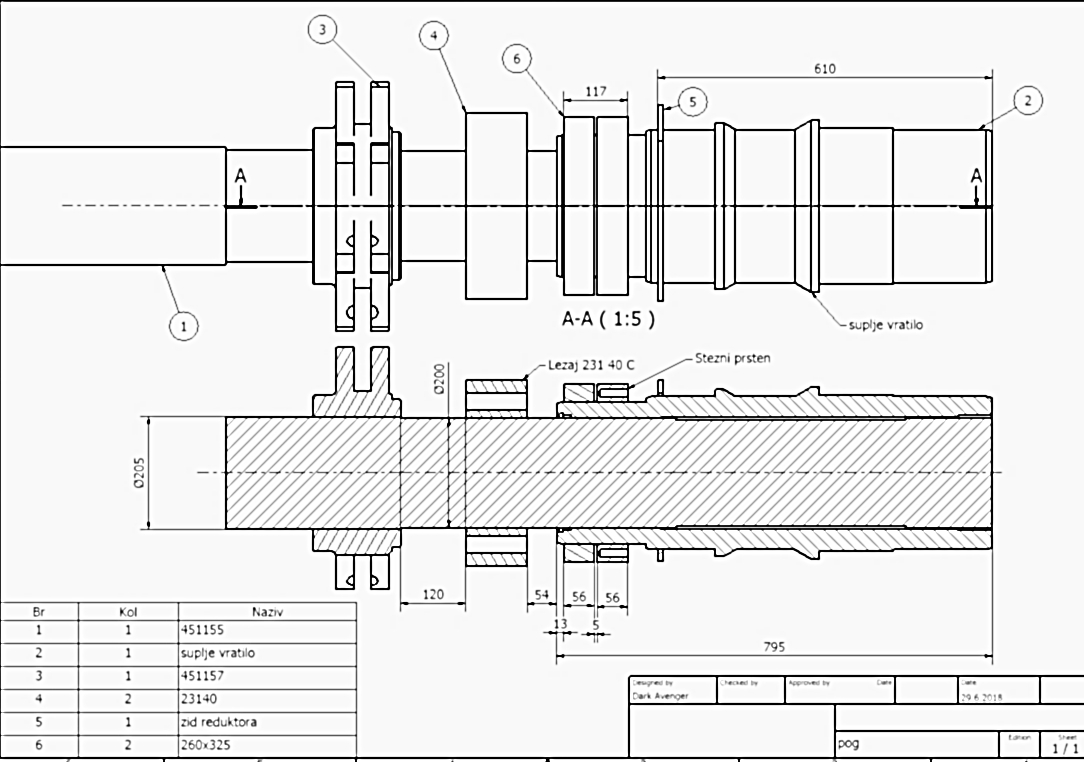

Merni lanac pogonskog lancanika

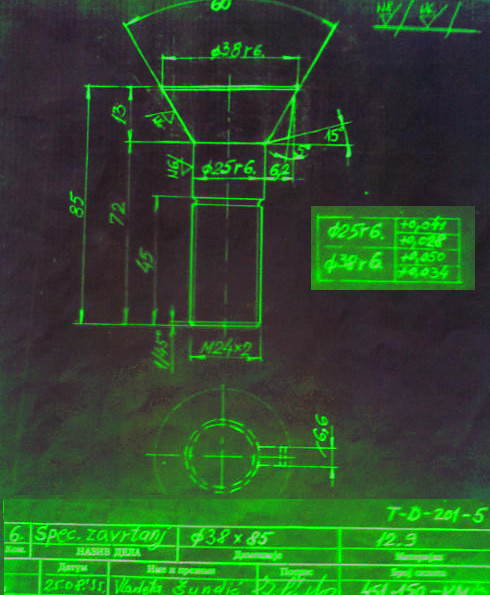

Vijak

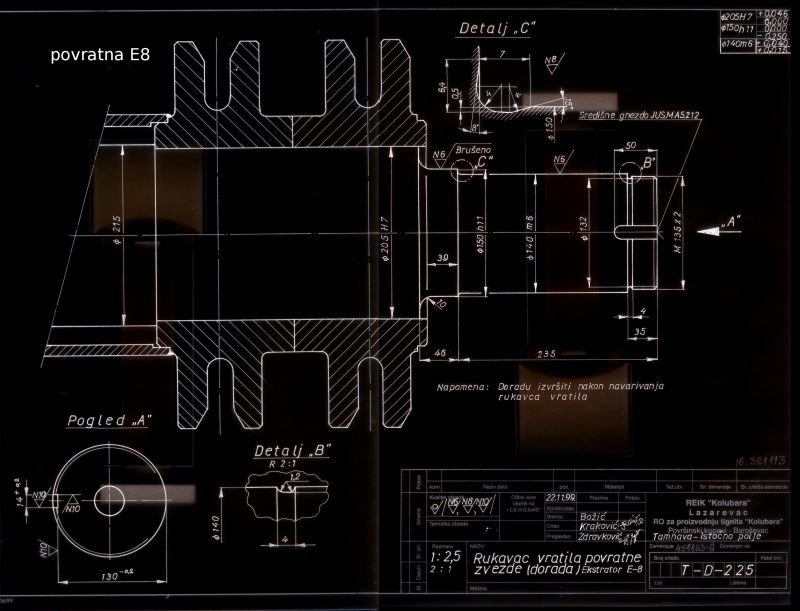

Rukavac vratila povratne zv.(T-D-225)

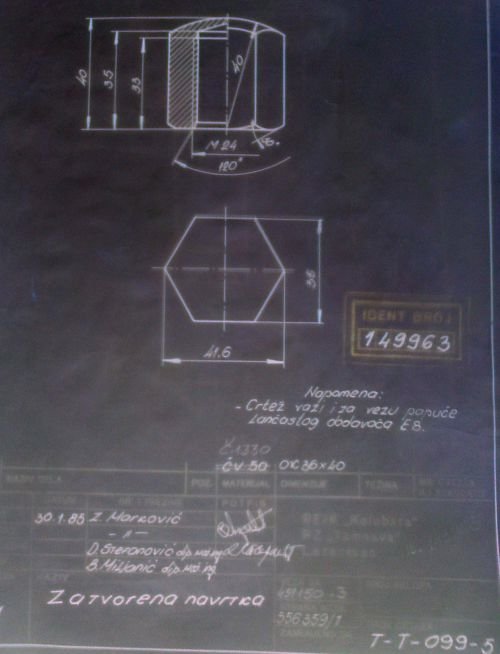

Navrtka za stezanje papuce

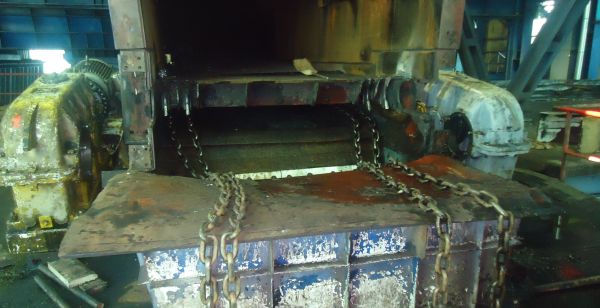

Otvoren ektraktor

;
