Drobilica BMR-900
Drobilica BMR 900/5S Repere E422
Drobilica finog mlevenja (mala drobilica)
Pogonska grupa za pogon rotora drobilice
- Motor 37 kW 1500 min-1
- Kaišnik sa 5 remenica SPB ∅ 212 dužina kaiša L= 3070
- Kaišnik sa na rotoru ∅ 315
- Hidro dinamička spojnica tip MR-37-10 ili Flender Fludex 395
Za pogon strugaca i spirala
- Motor 5.5 kW 1500 min-1
- Kaišnik na motoru SPA ∅ 118
- Kaišnik na valjku SPA ∅ 180
Shema pogona

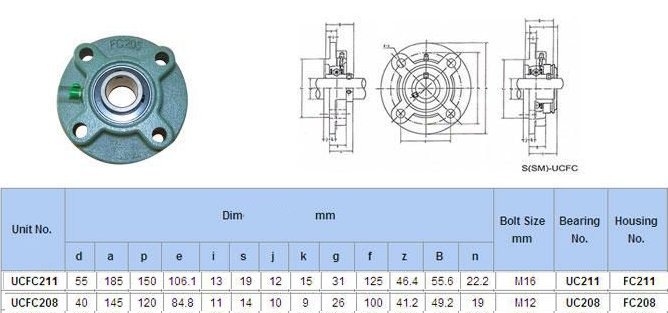

Valjci i spirale Na valjcima se nalaze kućišta sa ležajevima tip kućišta UCFC 211 Na spiralama (2 kom) koje služe za čišćenje valjaka nalaze se kućišta tip: FYS 508 sa ležajevima tip:YAR-208

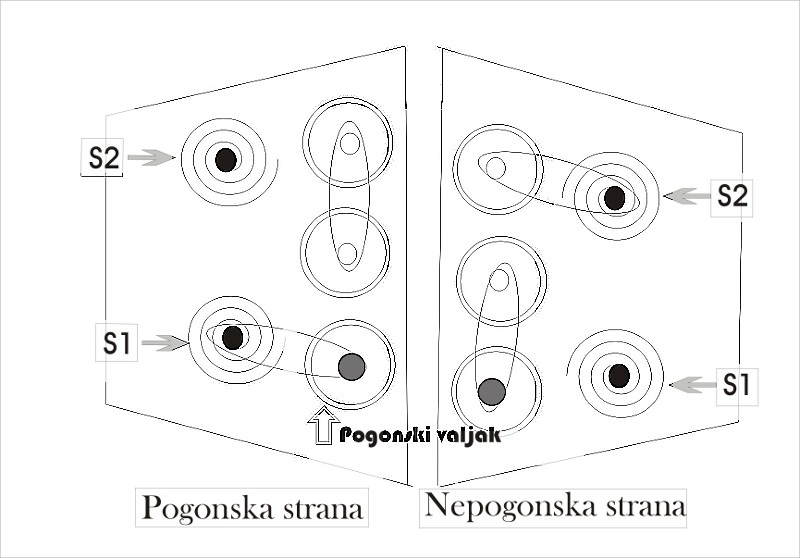

Shema povezivanja lanaca

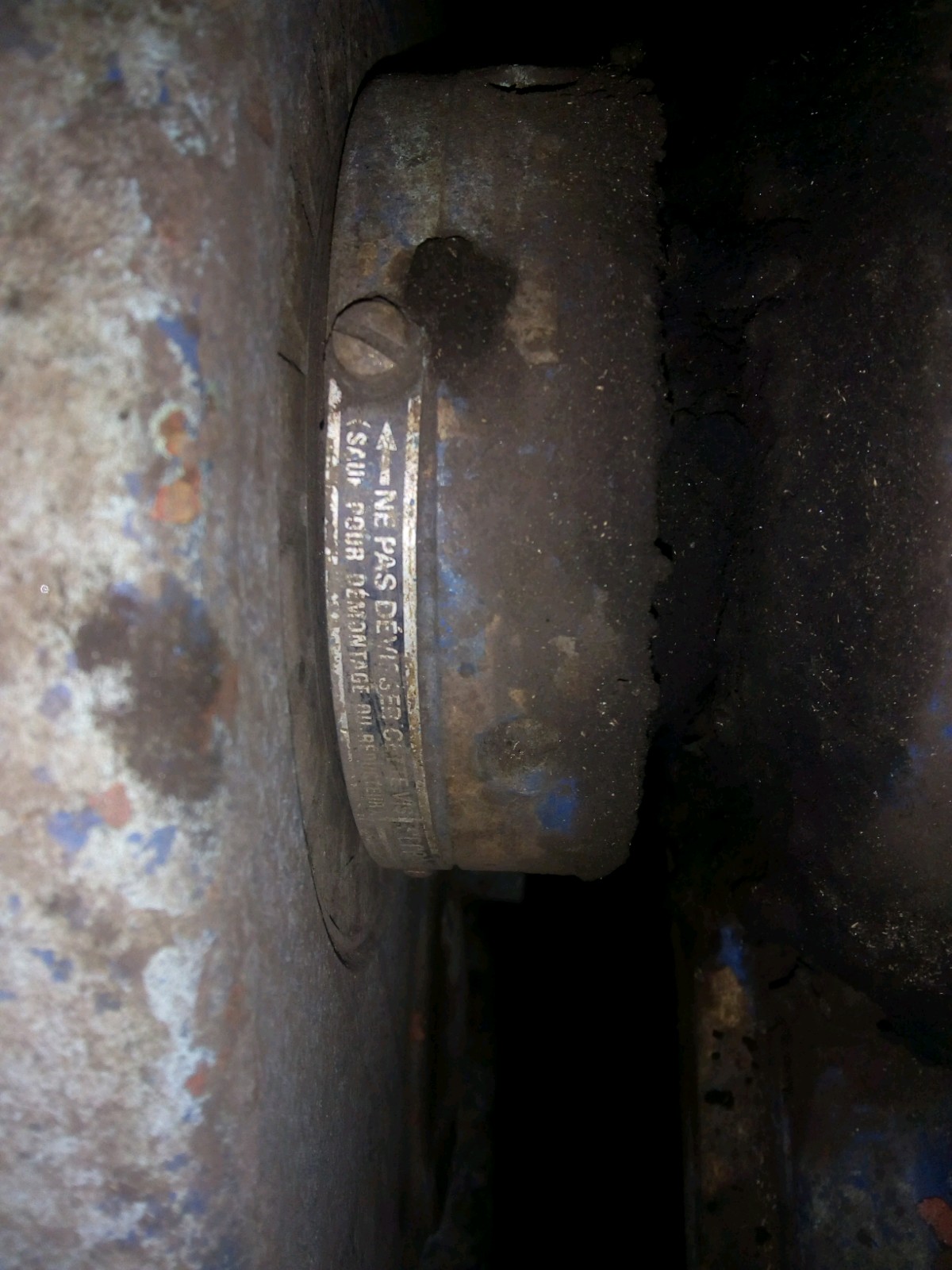

Ulezistenje
Detaljna Sastavnica
| poz | Magacinska šifra | id_broj | Naziv | Broj crteža | Tehnički podaci |
|---|---|---|---|---|---|
| 148286 | SPOJNA USKA | 801423-1 | 14x200;BROJ 121 | ||
| 148287 | ČAURA SA USKAMA (VILJUSKA) | 801423-4 | Ø M14 DUŠ.110 BROJ 129A | ||
| 148288 | BRAVA ZA ZATVARANJE | BROJ 254 | 801423-7 | ||
| 148289 | DRZAC TIP 1320 | 801423-9 | |||
| 148290 | OSLONAC | 801423-10 | |||
| 148291 | DRZAC KUCISTA LEŽAJA | 801423-14 | |||
| 148292 | Prsten | 801423-23 | |||
| 148293 | Filc | 801423-25 | Ø 40 | ||
| 148294 | Klin | 801423-26 | 12x8x45 | ||
| 148295 | LANČANIK t = 25,4 | 801423-28 | 15 ZUB.REØ214004 | ||
| 148296 | LANČANIK t=25,4 | 801423-29 | 19 ZUB.REØ 214011 | ||
| 148297 | LANČANIK t=25,4 | 801423-30 | 9 ZUB.REØ 214101 | ||
| 148298 | Klin | 801423-31 | 16x10x70 | ||
| 148299 | Klin | 801423-32 | 16x10x40 | ||
| 148300 | Obloga | 801423-33 | 8x8x2800 PAMUK-GRAØ T | ||
| 148301 | PRSTEN ZAUSTAVNI | 801423-34 | Ø 55 | ||
| 148304 | Klin | 801423-40 | 22x14x100 | ||
| 148304 | Filc | 801423-44 | Ø 100 | ||
| 319118 | MONTAŽA ČEKICA | 801424 | E422 | ||
| 319171 | KUCISTE LEŽAJA | 801423-13 | SN 512 Ø 55 | ||
| 319172 | kućište | 801423-17 | Ø 40 U.C.F.C 208 | ||
| 319173 | Kućište | 801423-18 | Ø 55 U.C.F.C 211 | ||
| 319175 | Reduktor | 801423-8 | TIP 1320;R=1/20 |

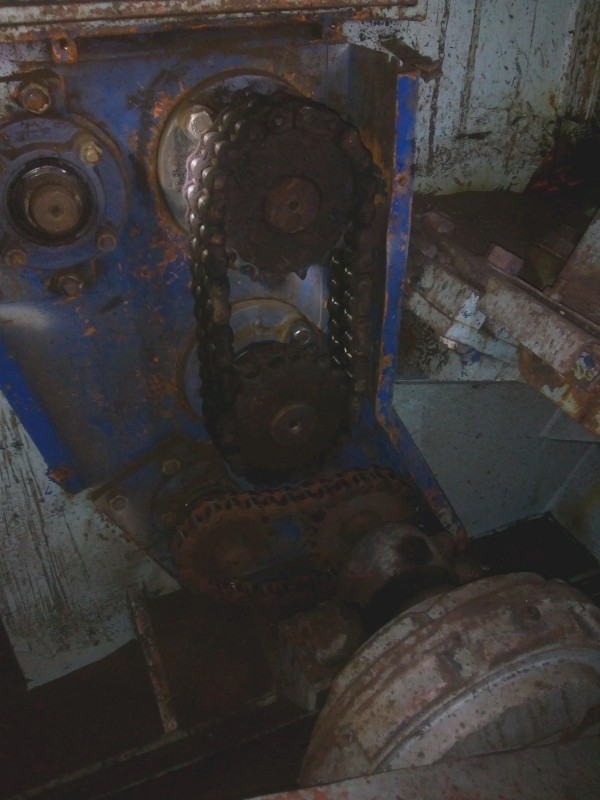

Lančanici sa pogonske strane

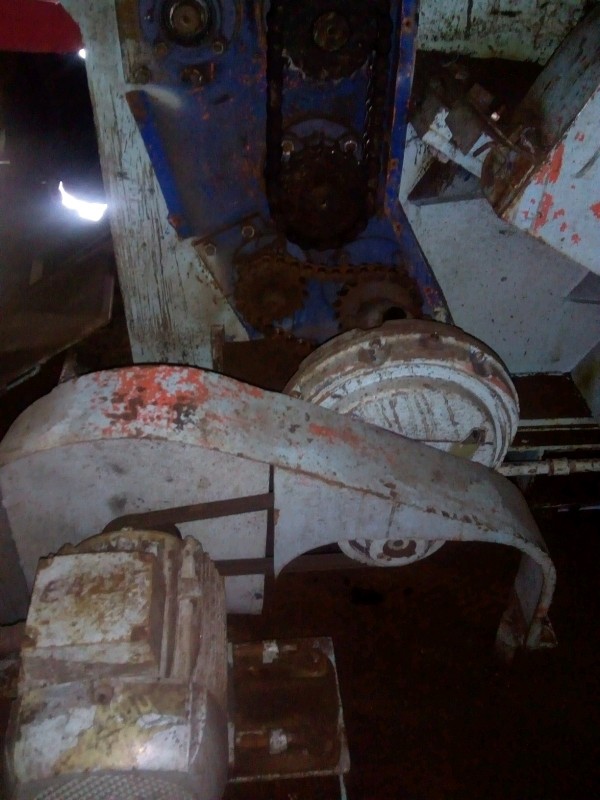

Demontirana pogonska strana

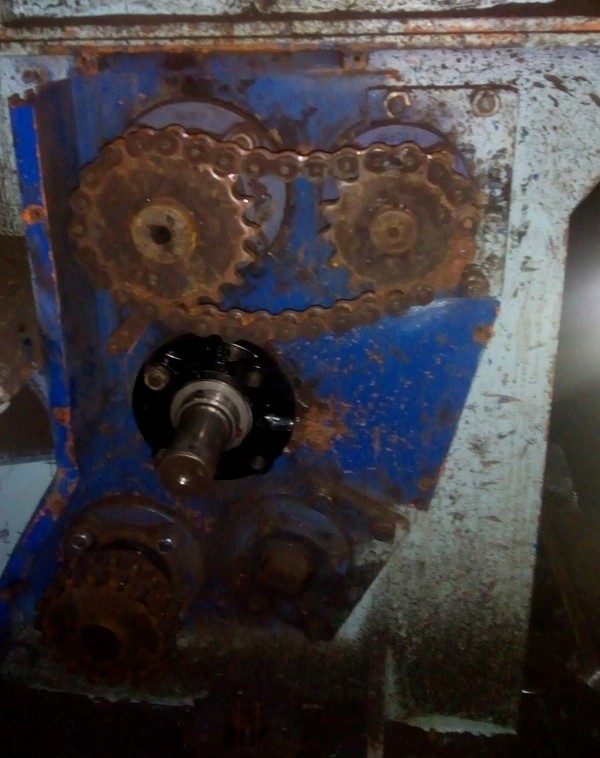

Lančanici sa nepogonske strane

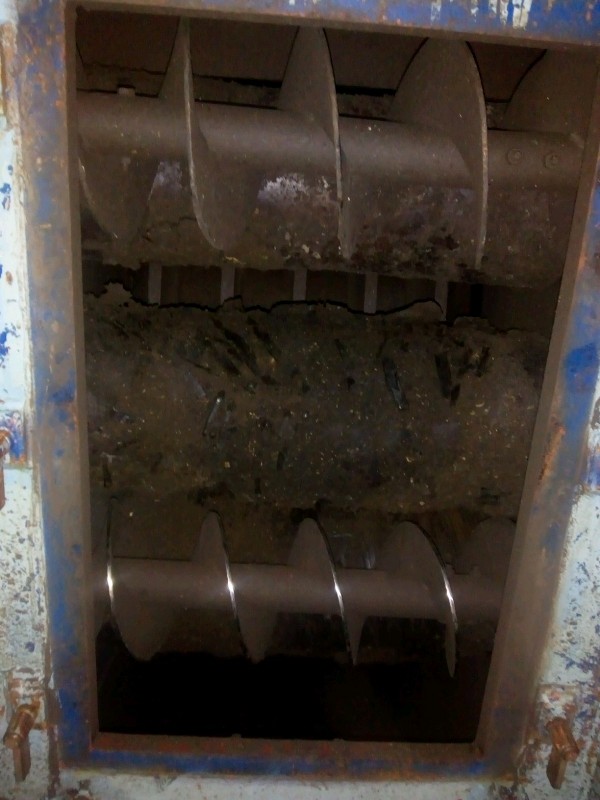

Spirala za čiščenje valjaka
