T3A - T5A

Tehnološke karakteristike

Kapacitet	1250 t/h	t/h
Brzina trake	4.35 m/s	m/s
Dužina transportera	85.327	m
Dužina gumene trake	168	m
Broj crteža transportera	...

Ostale karakteristike

Komponenta	Tip	Snaga/Vrednost
Motor	ZK 280S-4 1400m-1	75 kW
Reduktor	DE 23A ANR (i=14.26)	T-D-077
Hidro dinamička spojnica	EG 490

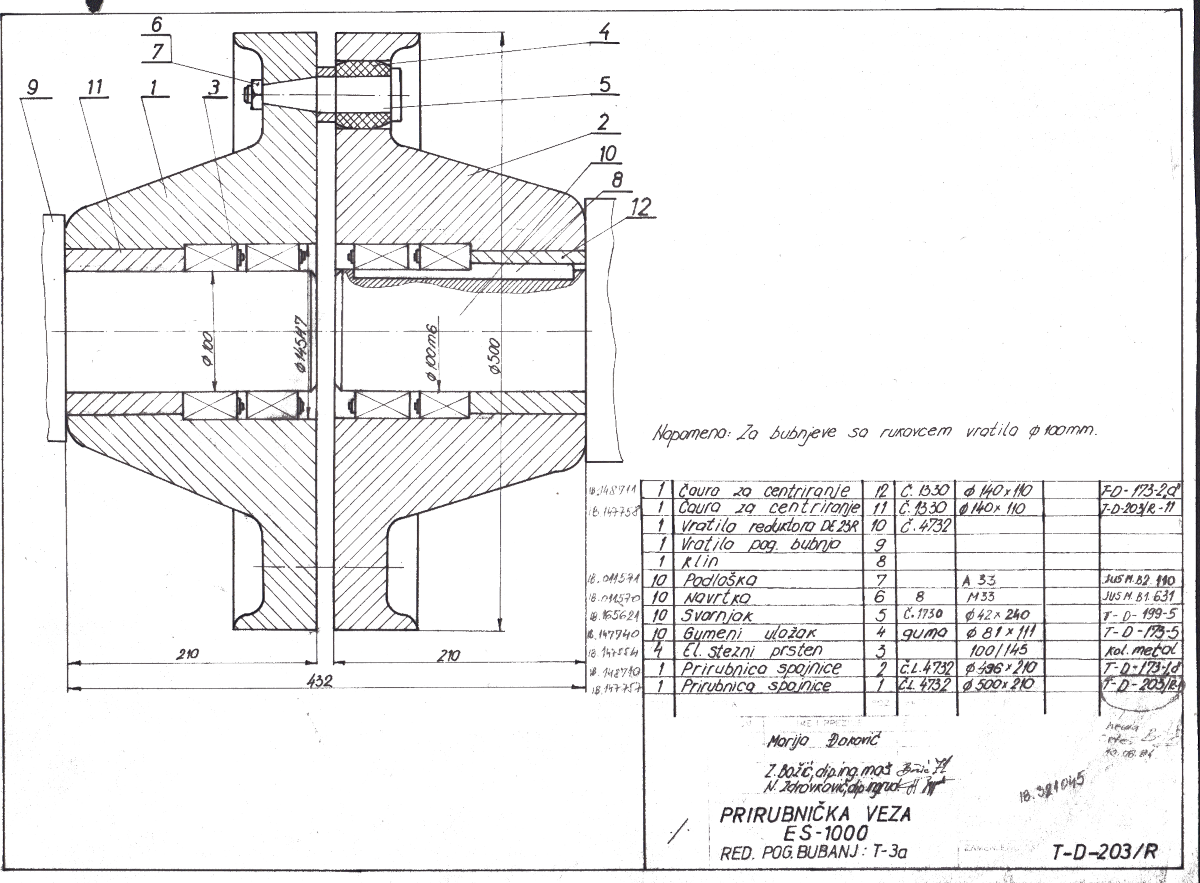

Elastična spojnica	ES 1000

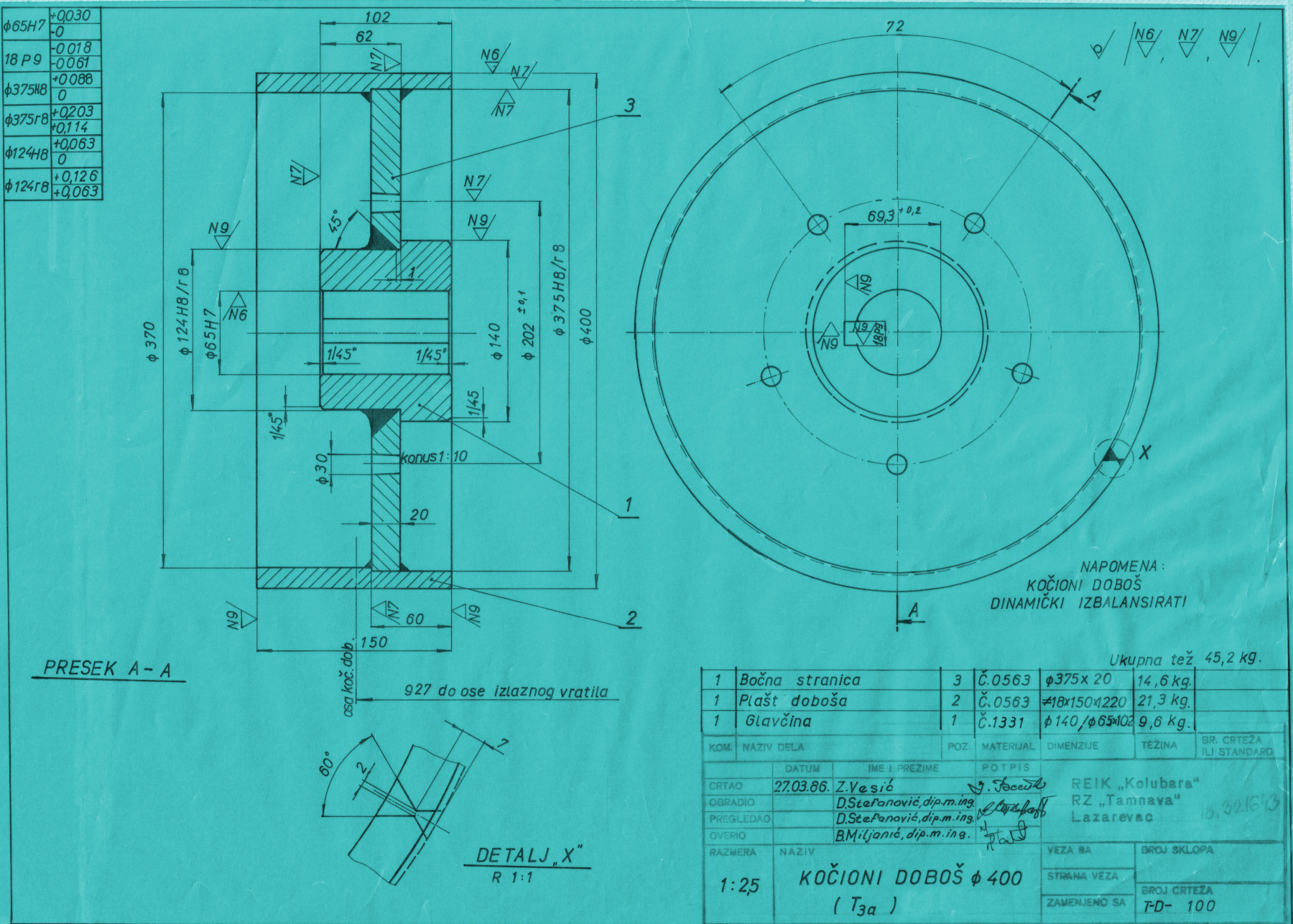

Kočnica	Ø400x150
Članaka
Visinska razlika

Rolne

Tip rolne	Broj crteža	Dimenzije	Ukupno[kom]
Noseća	T-T-201	Φ 159/30x465	198
Povratna	T-T-215	Φ 180/30x1100	51
Amortizujuca	T-T-203	Φ 180/30x1100	51
Jednodelna	T-T-205	Φ 216/ x 2230	48

Raspored bubnjeva

Napomena: ∇ klikom na id_bubnja videćete stanje rezerve

id	id.bubnja	Transporter	Tip	Prečnik	Dužina	Broj crteža	Ležaj	Hilzna	Kuciste	ESP	interni broj	Napomena
72	29	T3A	pogosnki	800	1400	T-D-019	22224 k	H 3124	SN 524		271
73	5	T3A	otklonski	400	1400	T-D-022a-R	1315 k		SN 615	90/130	272
74	11	T3A	prevojni	500	1400	T-D-021	1319 k		SN 612	100/145	273
75	15	T3A	zatezni	500	1920	T-D-086	22222k		SN 612	120/165	274
76	11	T3A	prevojni	500	1400	T-D-021	1319 k		SN 612	100/145	275
77	5	T3A	otklonski	400	1400	T-D-022a-R	1315 k		SN 615	90/130	276
78	19	T3A	povratni	630	1400	T-D-020-R	1319 K	H 619	SN 619	100/145	277

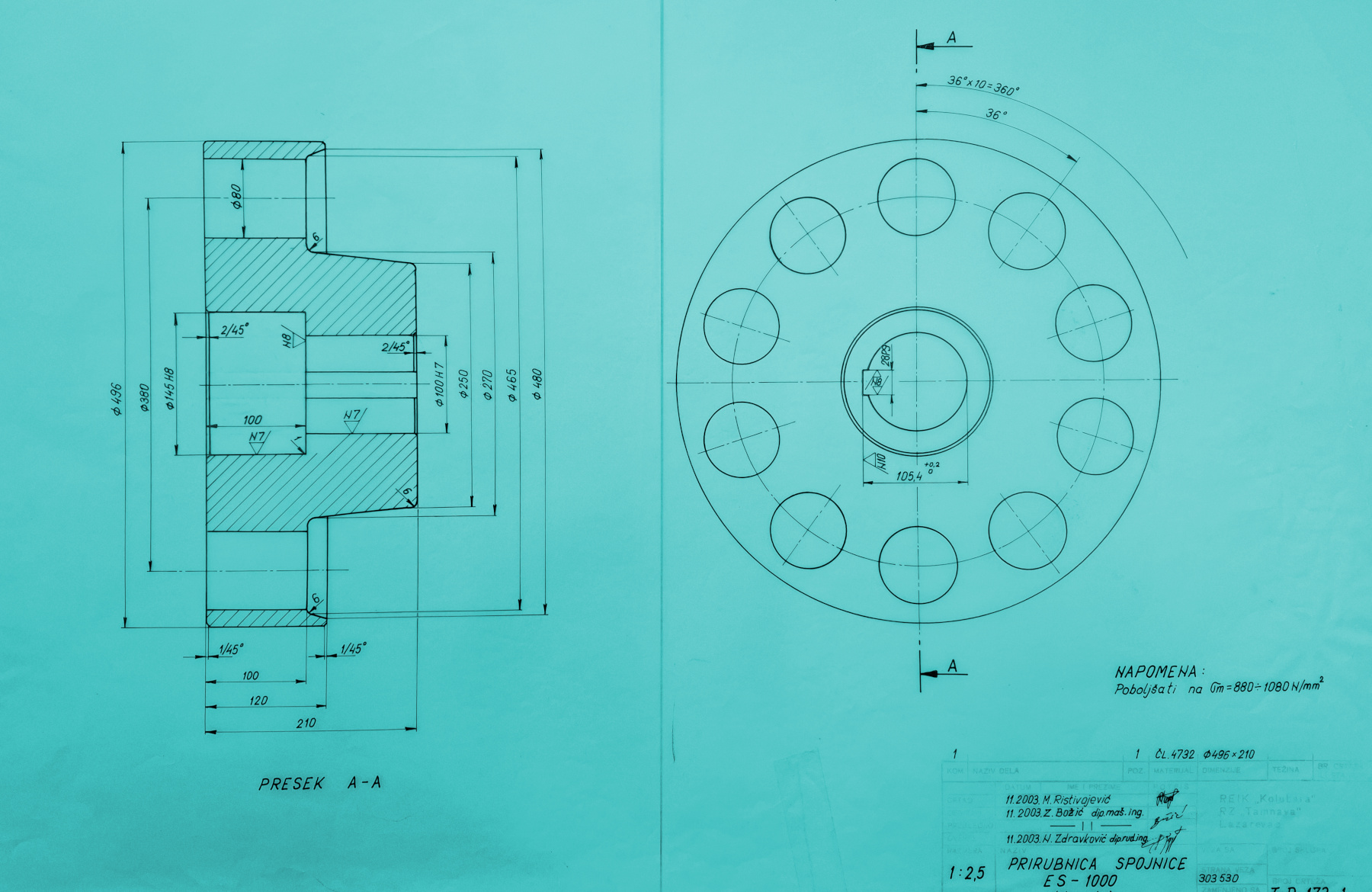

Prirubnice
