T19

Tehnološke karakteristike

Kapacitet odlaganja ...
Kapacitet uzimanja ...
Dužina transportera ...mm
Dužina gumene trake ...

Rolne

Tip rolne Broj crteža Dimenzije Ukupno[kom]
Noseća T-T-206 Φ 159/40x750 195
Povratna T-T-208 Φ 180/30x1100 56
Petodelna T-T-207 Φ 194/450/40 21

Raspored bubnjeva

Napomena: ∇ klikom na id_bubnja videćete stanje rezerve

id id.bubnja Transporter Tip Prečnik Dužina Broj crteža Ležaj Hilzna Kuciste ESP interni broj Napomena
23 38 T19 pogonski 800 2200 T-DM-003 23148k H3148A SD3148 280/355 222
24 36 T19 isipni 800 2200 T-DM-004 23136k H3136 SD 3136 220/285 104
25 8 T19 prevojni 400 2200 T-D-091 22222 k SN 522 120/165 778
26 36 T19 otklonski 800 2200 T-DM-004 23136k H3136 SD 3136 220/285 225
27 36 T19 zatezni 800 2200 T-DM-004 23136k H3136 SD 3136 220/285 226
28 16 T19 prevojni 500 2200 T-D-018-R 22224 k SN 524 b 120/165 227
29 8 T19 skretni 400 2200 T-D-091 22222 k SN 522 120/165 228
30 16 T19 prevojni 500 2200 T-D-018-R 22224 k SN 524 b 120/165 229
31 16 T19 prevojni 500 2200 T-D-018-R 22224 k SN 524 b 120/165 230
32 16 T19 prevojni 500 2200 T-D-018-R 22224 k SN 524 b 120/165 231
33 8 T19 prevojni 400 2200 T-D-091 22222 k SN 522 120/165 232

Galerija crteza i slika

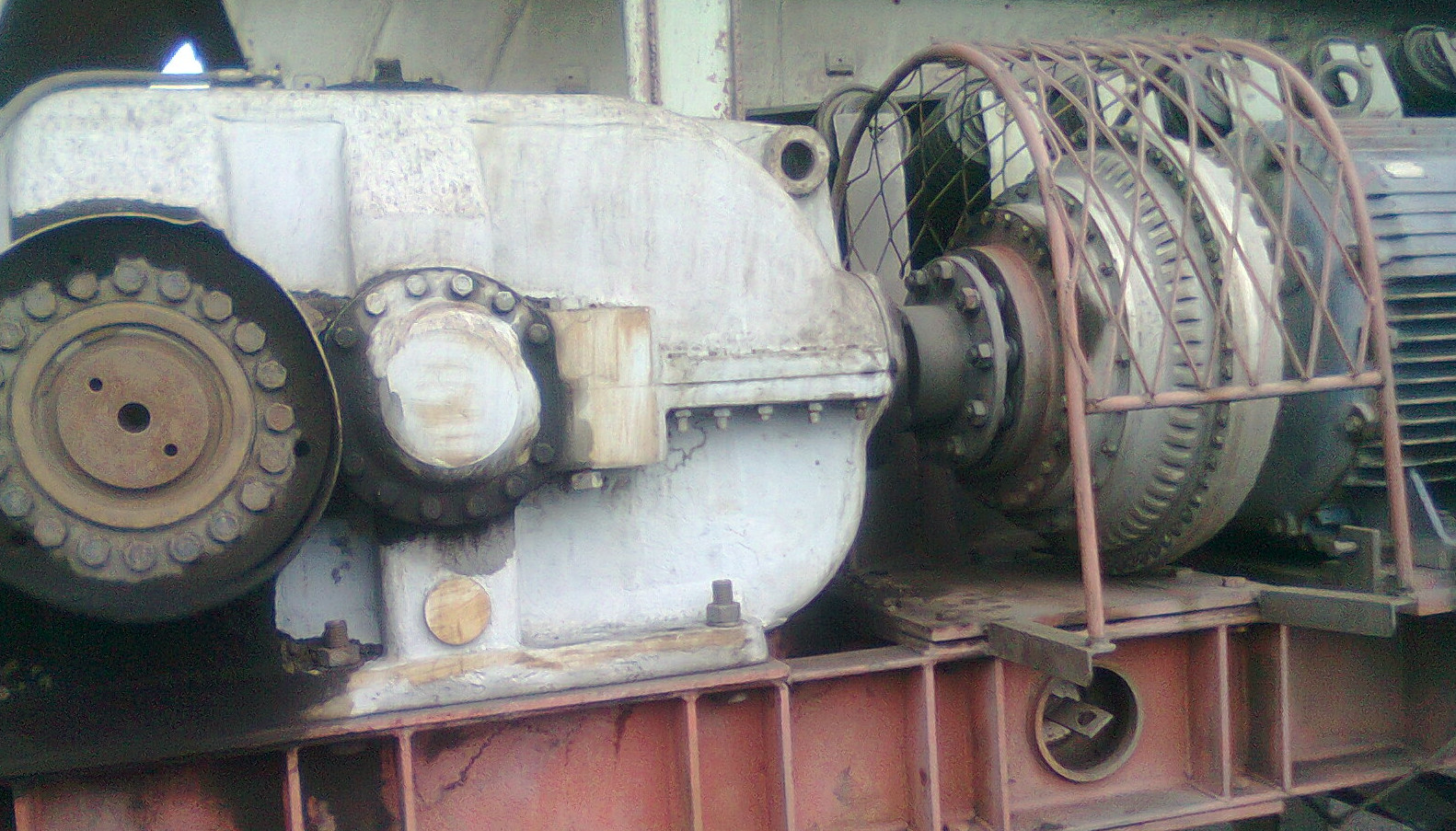

Pogon trake

Pogon trake

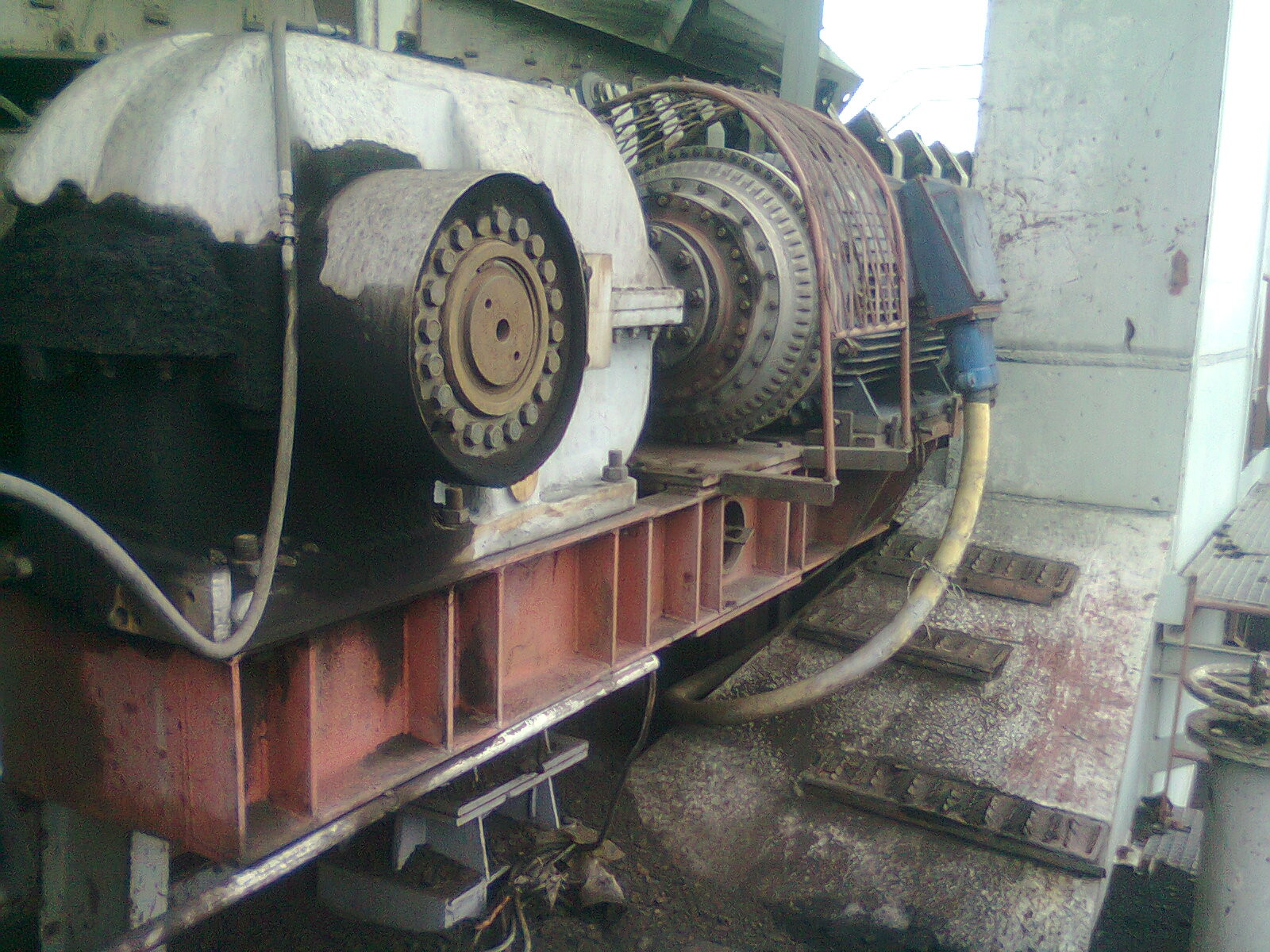

pogon trake

pogon trake

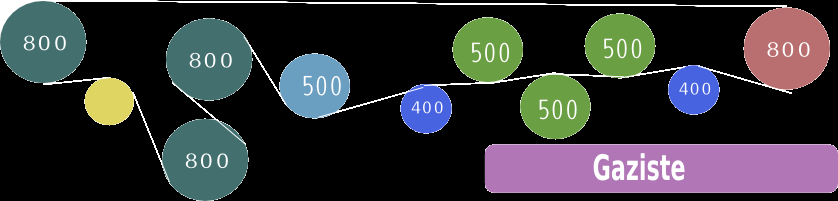

shema

shema

Raspored nosaca rolni na prijemnom delu ispd radnog tocka

radni nalog radni nalog Iz 2022 naziv crtez kol
8331 M-22192MD29 NOSAČ DONJE ROLNE ɑ=180° T-DM-072 1
M-22193MD29 NOSAČ DONJE ROLNE ɑ=180° T-DM-073 1
8335 185145 M-22194MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=6,5° T-DM-065 1
8338 185146 M-22195MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=17° T-DM-052 2
8339 185148 M-22196MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=20° T-DM-053 2
8340 185149 M-22197MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=23° T-DM-054 2
8342 185150 M-22198MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=26° T-DM-055 2
8344 185151 M-22199MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=29° T-DM-056 2
8349 185152 M-22200MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=32° T-DM-068 2
8350 185154 M-22201MD29 NOSAČ CENTRIR.AMORTIZUJUĆE ROLNE ɑ=14° T-DM-071 1
;
