T21
Tehnološke karakteristike
| Kapacitet [t/h] |
2900 |
| Brzina trake [m/s] |
5.1 |
| Snaga motora pogona kolica [kW] |
15 |
| Snaga motora pogona trake [kW] |
110 |
| Duzina transportera [m] |
34.4 |
| Duzina gumene trake [m] |
74 |
| Broj crteža transportera |
453948 |
| Motor |
| Tip: |
ZK 315S-4 B3 IP= 44 |
|
| Snaga: |
110 kW |
|
| Reduktor |
| Tip: |
RKH2 250 Li |
|
| Broj crteža: |
129900 |
|
| Hidro dinamička spojnica |
| Tip: |
EG 490/75 |
|
| Motor lančanika |
| Reduktor lančanika |
| Tip: |
KHD-21 (I=20) |
|
| Broj crteža: |
122450 |
|
| Hidro dinamička spojnica |
| Tip: |
EG 425 |
|
| Elastična spojnica |
| Tip: |
ES 500 |
|
| Kočnica |
| Lanac pogonski |
| Tip: |
Galov dvoredi 38.1 |
|
| Tehnički podaci: |
DIN8187 |
L=32004 mm |
| Lanac gazeći |
| Tip: |
Galov jednoredi 50.8 |
|
| Tehnički podaci: |
544 karika |
|
Rolne
| Tip rolne |
Broj crteža |
Dimenzije |
Ukupno[kom] |
| Noseća |
T-T-213 |
Φ 159/30x600 |
243 |
| Povratna |
T-T-208 |
Φ 180/30x1100 |
16 |
| Donji valjak |
... |
Φ 180x1800 |
2 |
Raspored bubnjeva
Napomena: ∇ klikom na id_bubnja videćete stanje rezerve
| id | id.bubnja | Transporter | Tip | Prečnik | Dužina | Broj crteža | Ležaj | Hilzna | Kuciste | ESP | interni broj | Napomena |
| 34 | 32 | T21 | pogonski | 800 | 1800 | T-D-028-2R | 22224k | H 3124 | SN 524 | 130/180 | 233 | |
| 35 | 2 | T21 | pritezni | 320 | 1800 | T-D-029-R | 1319 k | | SN 619 | | 234 | |
| 36 | 2 | T21 | pritezni | 320 | 1800 | T-D-029-R | 1319 k | | SN 619 | | 235 | |
| 37 | 23 | T21 | povratni | 630 | 1800 | T-D-030-R | 22220k | H 320 | SN 620 | 110/155 | 236 | |

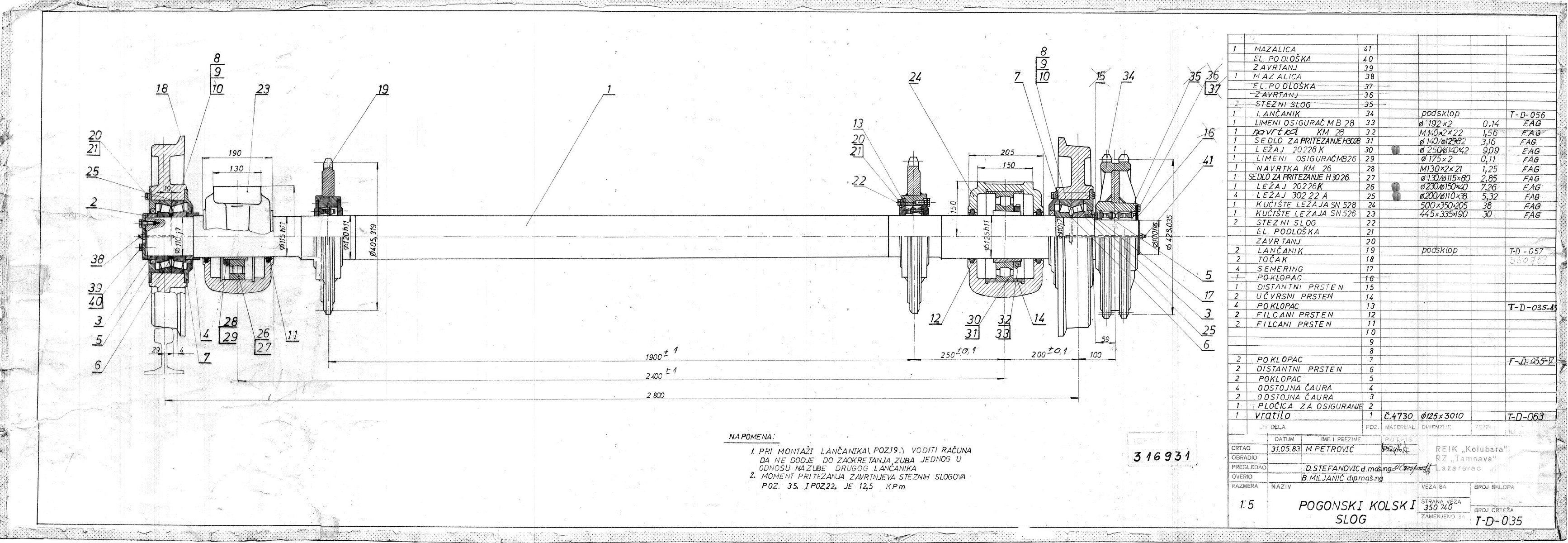

Pogosnki kolski slog
| poz |
Magacinska šifra |
id_broj |
Naziv |
Broj crteža |
Tehnički podaci |
| 17 |
|
|
semering |
|
150x125x12 |
| 23 |
|
|
kućište |
SN 526 |
SN526 |
| 24 |
|
|
kućište |
SN 528 |
SN 528 |
| 25 |
|
|
Ležaj |
302 22 A |
302 22A |
| 26 |
|
|
Ležaj |
202 26 k |
202 26K |
| 27 |
|
|
sedlo za pritezanje |
H 3026 |
H 3026 |
| 28 |
|
|
navrtka |
KM 26 |
KM26 |
| 29 |
|
|
limeni osigurač |
MB 26 |
MB 26 |
| 30 |
|
|
Ležaj 202 28 k |
NT-pog |
202 28 |
| 31 |
|
|
sedlo za pritezanje |
H3028 |
H 3028 |
| 32 |
|
|
navrtka |
KM 28 |
KM 28 |
| 33 |
|
|
limeni osigurač |
MB 28 |
MB28 |
.

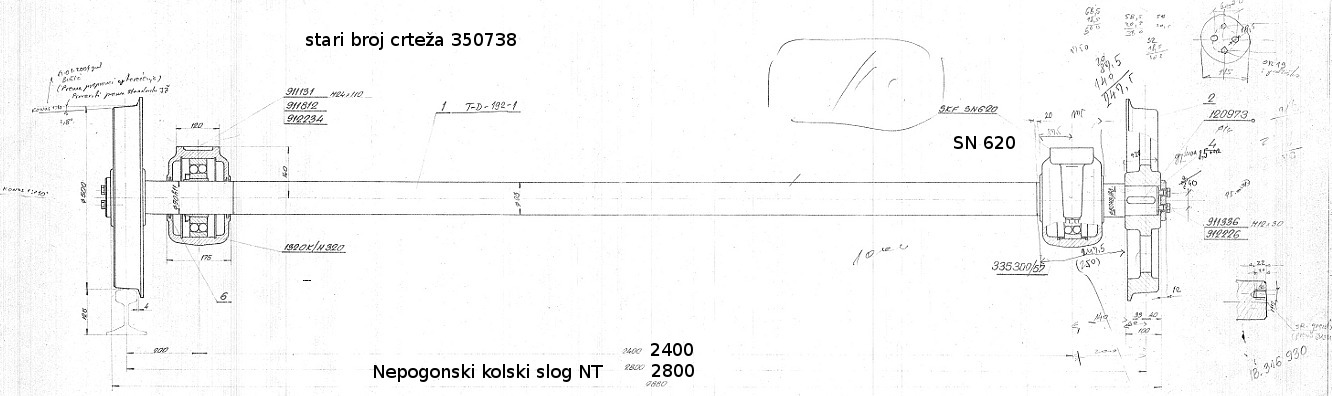

Nepogosnki kolski slog
| poz |
Magacinska šifra |
id_broj |
Naziv |
Broj crteža |
Tehnički podaci |
|
|
147719 |
TOČAK KOLSKOG SLOGA |
T-D-192-3 |
dorada za st.prst.Ø 500X100 |
|
|
148731 |
KLIN |
T-D-192-2 |
22x14x80;C.0645 |
|
|
149973 |
OSOVINA -NEPOGONSKI KOL.SLOG |
T-D-192-1 |
Ø 95x2876;Č.4730 |
|
|
182897 |
OSOVINA-Otkovak |
T-D-192-1 OTK |
Ø 100x2885;25CrMo4;160 kg |
.
;
